|
| Brand Name: | HAICHENG |
| Model Number: | ΝΑ |
| MOQ: | 10 τεμ |
| τιμή: | negotiable |
| Payment Terms: | L/C, D/A, D/P, T/T |
| Supply Ability: | 100000 τμχ το μήνα |

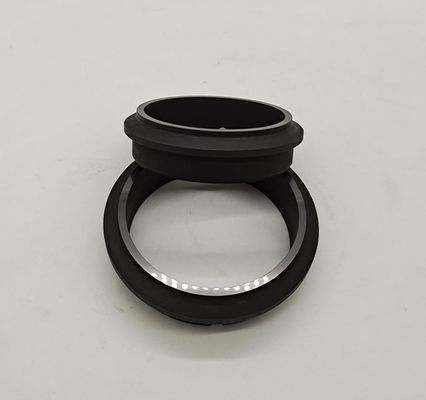

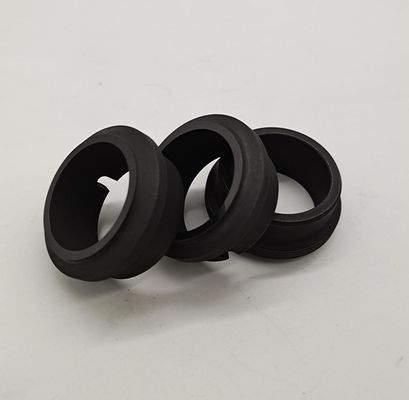

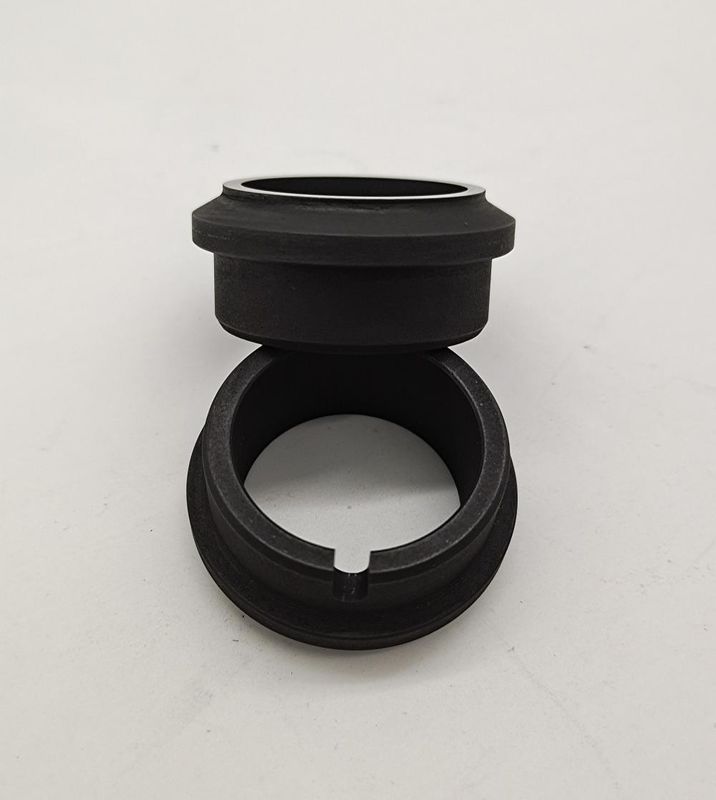

Σφραγίδες γραφίτη υψηλού καθαρού άνθρακα - Πιστοποιημένος κατασκευαστής ISO
Τα υλικά άνθρακα και γραφίτη έχουν ανοίξει ευρείες περιοχές εφαρμογής για στεγανοποιητικούς δακτυλίους.Αυτά τα υλικά συνδυάζουν πολλά μοναδικά πλεονεκτήματα και καθιστούν δυνατές τις εφαρμογές κάτω από τις πιο δύσκολες συνθήκες.
| Κατηγορία | Μοντέλο | Είμαι έγκυος | Shore Hardess | Δύναμη κάμψης | Συμπιεσμένη δύναμη | Αραιότητα της ύλης | Χύδην πυκνότητα | Συντελεστής θερμικής διαστολής | Θερμ. | |||
| ≥ | `Χ | ≥MPa | `Χ | ≥MPa | `Χ | ≤% | g/cm3 | 10-6/℃ | ℃ | |||
| Γραφίτης | M120 | - | 60 | - | 25 | - | 81 | - | 18 | 1.6 | 4 | 350 |
| Μ154 | - | 40 | - | 20 | - | 40 | - | 28 | 1.42 | - | 350 | |
| M254 | - | 10 | - | 25 | - | 45 | - | 25 | 1,65 | 3.4 | 450 | |
| Εμποτισμένη ρητίνη άνθρακα γραφίτη | M106H | Εποξική ρητίνη | 75 | 90 | 51 | 60 | 180 | 190 | 1.0 | 1.62 | 4.8 | 200 |
| M238H | 40 | 55 | 39 | 50 | 78 | 110 | 1.0 | 1,85 | 4.5 | 250 | ||
| M255H | 40 | 50 | 34 | 45 | 78 | 90 | 1.0 | 1.8 | 4.5 | 200 | ||
| M106K | Ρητίνη φουρανίου | 80 | 95 | 55 | 65 | 200 | 210 | 2.0 | 1.62 | - | 200 | |
| M120K | 75 | 95 | 50 | 60 | 190 | 195 | 2.0 | 1.7 | 200 | |||
| M154K | 60 | 35 | 70 | 6.0 | 1.6 | 200 | ||||||
| M158K | 80 | 90 | 54 | 60 | 200 | 210 | 1.2 | 1,65 | - | 200 | ||
| Εμποτισμένο μέταλλο άνθρακα γραφίτη | M106D | Κράμα αντιμονίου | 75 | - | 55 | 65 | 170 | 190 | 3 | 2.2 | 5.0 | 500 |
| M120D | 70 | - | 50 | 60 | 140 | 160 | 3 | 2.2 | 5.0 | 500 | ||
| M254D | 35 | - | 35 | - | 65 | - | 3 | 2.2 | 4.5 | 500 | ||
| M120P | Κράμα χαλκού | 65 | - | 65 | - | 200 | - | 3 | 2.4 | - | 400 | |
| Εμποτισμένο γυαλί άνθρακα γραφίτη | M106R | Ποτήρι | 110 | - | 75 | - | 210 | - | 1.5 | 1.9 | 4.67 | 600 |
| M120R | 95 | - | 57 | - | 190 | - | 1.5 | 1.9 | 4.67 | 600 | ||
| M254R | 65 | - | 55 | - | 100 | - | 1.5 | 1.9 | - | 600 | ||
| M262R | 75 | - | 48 | - | 138 | - | 1.5 | 1.9 | - | 600 | ||
| Γραφίτης θερμής συμπίεσης | M353 | - | 45 | - | 45 | - | 120 | - | 1.0 | 1,75 | - | 100 |
| M352 | - | 35 | - | 35 | - | 80 | - | 1.0 | 1,75 | - | 100 | |
| M356 | - | 50 | - | 50 | - | 140 | - | 1.0 | 1,75 | - | 100 | |
| M357 | - | 40 | - | 40 | - | 80 | - | 1.0 | 1,75 | 9.0 | 100 | |
Χημική Αντίσταση Μηχανικού Υλικού Γραψίτη άνθρακα
| Μεσαίο | Κλάσμα μάζας % | Καθαρός γραφίτης άνθρακα | Εμποτισμένη ρητίνη άνθρακα γραφίτη | Εμποτισμένος μεταλλικός άνθρακας γραφίτης | Γραφίτης άνθρακα θερμής συμπίεσης | |||||
| Φαινοϊκός | Εποξειδική | Furan | Αντιμόνιο | Κράμα Babbitt | Κράμα αλουμινίου | Κράμα χαλκού | ||||
| Υδροχλωρικό οξύ | 50 | + | 0 | + | 0 | ~ | ~ | ~ | ~ | 0 |
| Θειικό οξύ | 50 | + | 0 | + | 0 | ~ | ~ | ~ | ~ | 0 |
| Θειικό οξύ | 98 | + | 0 | ~ | + | ~ | ~ | ~ | ~ | 0 |
| Νιτρικό οξύ | 50 | 0 | 0 | 0 | 0 | ~ | ~ | ~ | ~ | 0 |
| Νιτρικό οξύ | συμπυκνωμένος | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ |
| Οξικό οξύ | 36 | + | + | ~ | 0 | ~ | 0 | 0 | 0 | 0 |
| Θαλασσινό νερό | ~ | + | 0 | + | 0 | ~ | + | 0 | 0 | 0 |
| Βενζόλιο | 100 | + | + | 0 | + | + | + | + | + | + |
| Αμμωνία | 10 | + | 0 | + | + | + | + | + | ~ | 0 |
| Ακετόνη | 100 | + | 0 | 0 | + | + | 0 | + | + | 0 |
| Ουρία | 70 | + | + | + | + | + | 0 | + | ~ | 0 |
| Λάδι μηχανής | ~ | + | 0 | + | + | + | 0 | + | + | + |
| Βενζίνη | ~ | + | 0 | 0 | + | + | 0 | + | + | + |
| Παρατηρήσεις: | Το + είναι σταθερό, το 0 είναι κανονικά, το ~ είναι ασταθές | |||||||||
